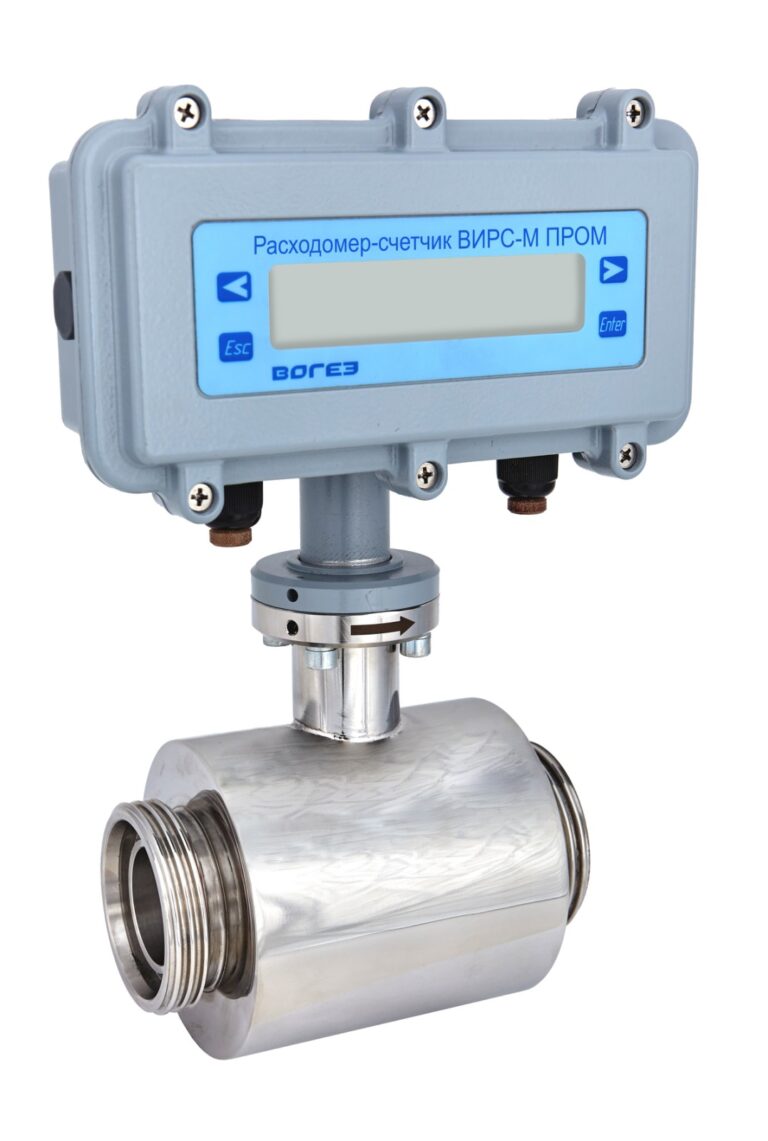

Расходомеры-счетчики электромагнитные ВИРС-М исполнения ПРОМ
Назначение: для точного и стабильного измерения и передачи величин объема и объемного расхода электропроводящих технологических жидкостей и растворов в системах автоматического контроля и управления производственными процессами в различных отраслях промышленности.
Типы измеряемых жидкостей: электропроводящие жидкости, в т. ч. акустически непрозрачные, с содержанием механических примесей:
— горячая и холодная вода, в т. ч. питьевая вода;
— различные жидкости и растворы, в т. ч. агрессивные (кислотные, щелочные), взвеси, шламы, пульпы (в т.ч. абразивные), сточные воды;
— фармацевтические среды, непищевые и пищевые продукты (молоко, соки, сиропы, кетчупы и т.д.);
— жидкости с электропроводностью более 20 мкСм/см.
Отрасли применения:
— пищевая и перерабатывающая промышленность;
— химическая и нефтехимическая промышленность;
— производство стройматериалов;
— энергетика.
Функциональность
- измерение объема и объемного расхода в прямом и реверсном направлениях потока, контроль заполнения трубопровода жидкостью;
- вычисление объема нарастающим итогом для прямого и реверсного направлений потока;
- дозирование заданного объема в режиме «старт — стоп»;
- контроль, индицирование ошибок измерения;
- передачу измерительной и диагностической информации на внешние устройства через имеющиеся выходы и интерфейсы.
Отличительные особенности
- точность измерения расхода – 2 %, 1 %, 0,5 % и 0,25 %;
- степень защиты оболочек — IP67, IP68, категория 2;
- температура измеряемой среды: от -30 °С до +150 °С;
- температура окружающей среды: от -30 °С до +50 °С;
- типы интерфейсов: RS-485 (modbus RTU);
- компоновка – компактная (от -30 °С до +130 °С) и раздельная (от -30 °С до +150 °С);
- настраиваемые с кнопок расходомера дискретные выходы-2 шт., токовый выход 4-20 мА (активный или пассивный);
- типы присоединений к процессу: Фланцевое, межфланцевое (сэндвич), резьбовое, кламп, молочная муфта;
- контроль пустой трубы;
- наличие исполнений для общепромышленного, агрессивостойкого, износостойкого и пищевого применения.
Регистрация ВИРС-М исполнения ПРОМ
Расходомеры — счетчики электромагнитные ВИРС-М производства ООО «ВОГЕЗЭНЕРГО», г. Минск, Республика Беларусь, зарегистрированы в Госреестрах средств измерений:
– Республика Беларусь: № РБ03 07 6017 21;
– Российской Федерации: № 84820-22 — 01.03.2022г;
– Республики Казахстан: № KZ.02.03.07898- 2022 — 9.12.2022г.
Технические характеристики электромагнитных расходомеров-счетчиков ВИРС-М исполнения ПРОМ
| Параметры | Значение | |
|---|---|---|
| Тип присоединения | Резьбовое, (10-40 мм) | G¾ – G2 |
| Молочная муфта, DN | 15-150 | |
| Кламп, DN | 15-150 | |
| Межфланцевое (сэндвич), DN | 10-100 | |
|
Фланцевое, DN |
15-300 | |
| PN, МПа | Резьбовое присоединение | 1,6; 2,5 |
| Присоединение «Молочная муфта» | 1,6; 2,5; 4,0 | |
| Присоединение «Кламп» | 1,6; 2,5; 4,0 | |
| Межфланцевое присоединение (сэндвич) | 1,6; 2,5 | |
| Фланцевое присоединение | 1,6; 2,5; 4,0; 6,3 | |
| Выходной сигнал (импульсный, частотный) | до 10 000 Гц | |
| Диапазон токового выходного сигнала, мА | 4-20 (0-20 – опция) | |
| Напряжение питания переменного и постоянного тока, В | 85-305 24 (20%) |
|
| Дискретный выход (программируемый) | 2 выхода | |
| Наличие заземляющего электрода | Опция | |
| Количество точек калибровки | 5 точек + калибровка нуля | |
| Тип интерфейсов, протокол обмена, длина линии связи, м | RS-485, MODBUS RTU, 1200 | |
| Степень защиты (IP) по ГОСТ 14254 | IP67, IP68 | |
| Компоновка расходомера | Компактная/раздельная | |
| Тип и разрядность индикатора | LCD 2×16 | |
| Клавиатура | 4-кнопочная | |
| Наличие архива | Опция | |
| Определение наличия жидкости в трубопроводе, загрязнения электродов | Кондуктометрическое | |
| Расчет массового расхода | + | |
| Режим дозирования | + | |
| Самодиагностика | + | |
Габаритные, присоединительные и установочные размеры расходомеров ВИРС-М исполнения ПРОМ
-

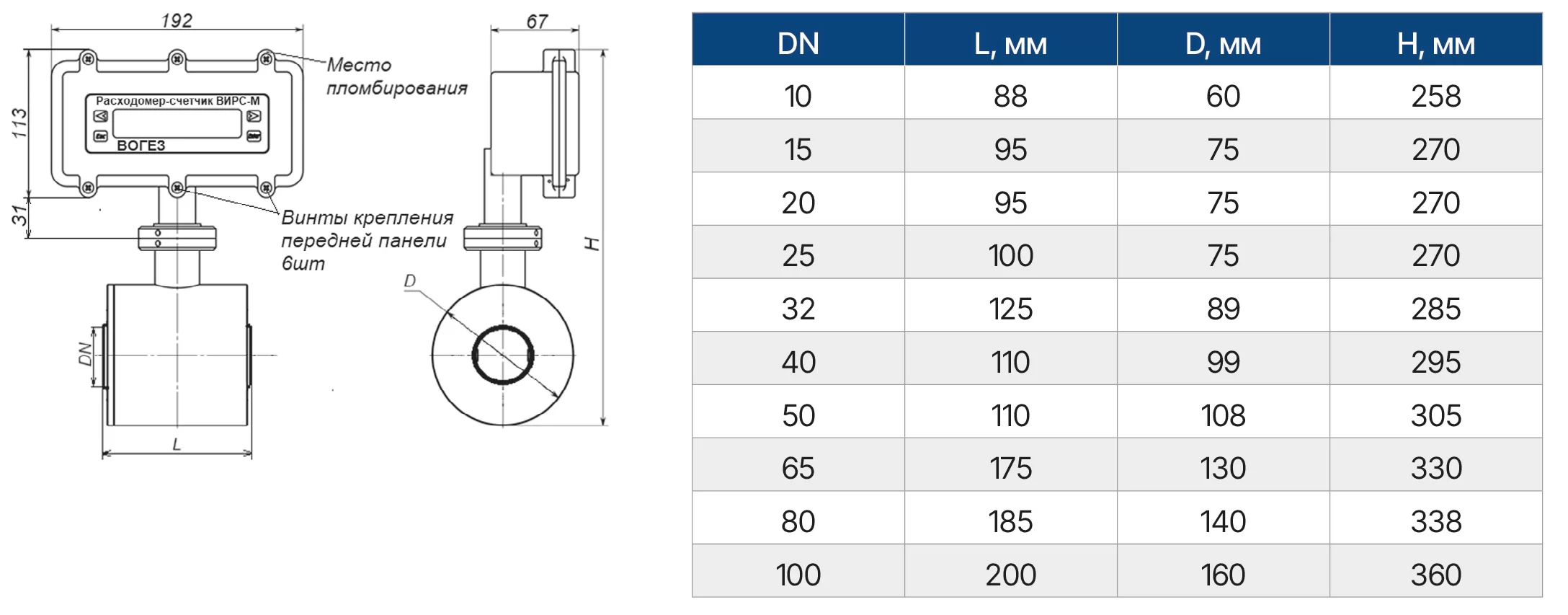

- Межфланцевое присоединение

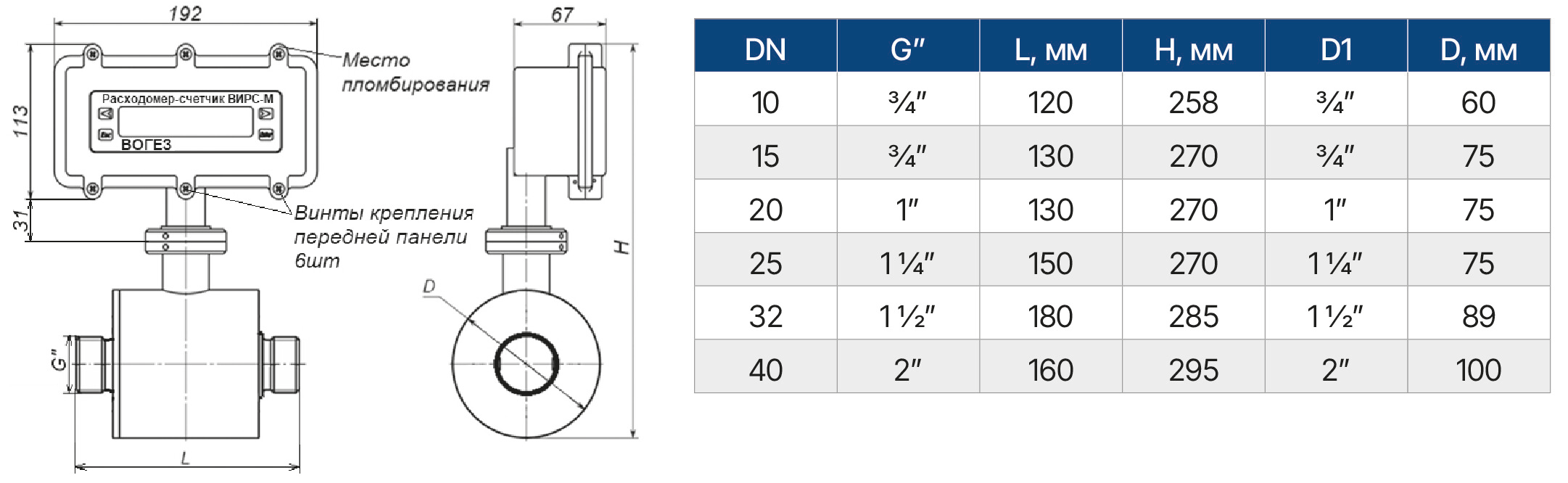

- Резьбовое присоединение

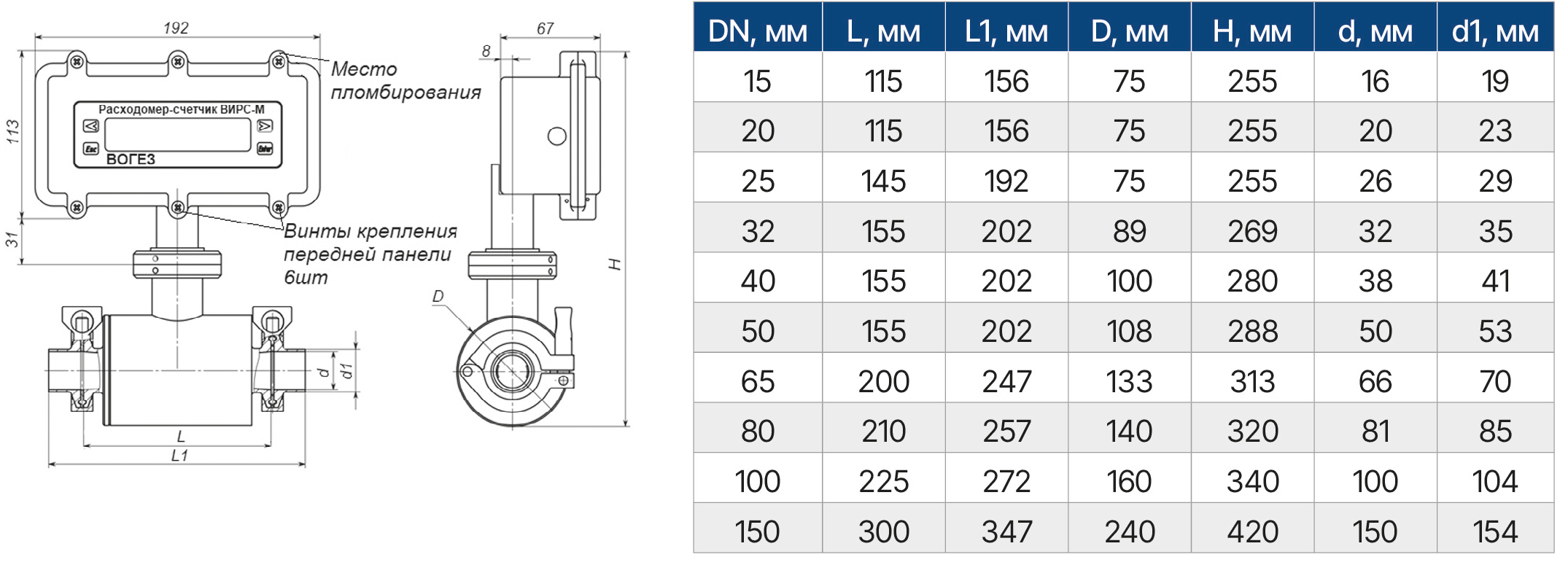

- Присоединение «Кламп»

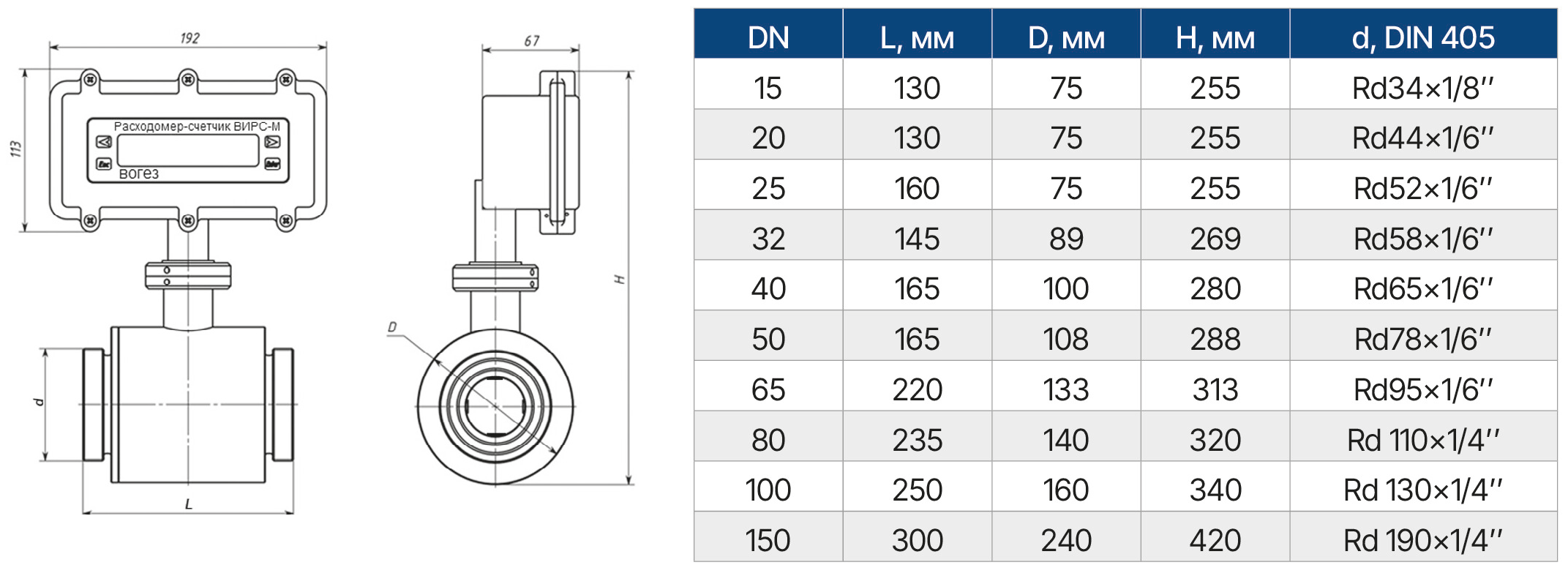

- Присоединение «Молочная муфта»

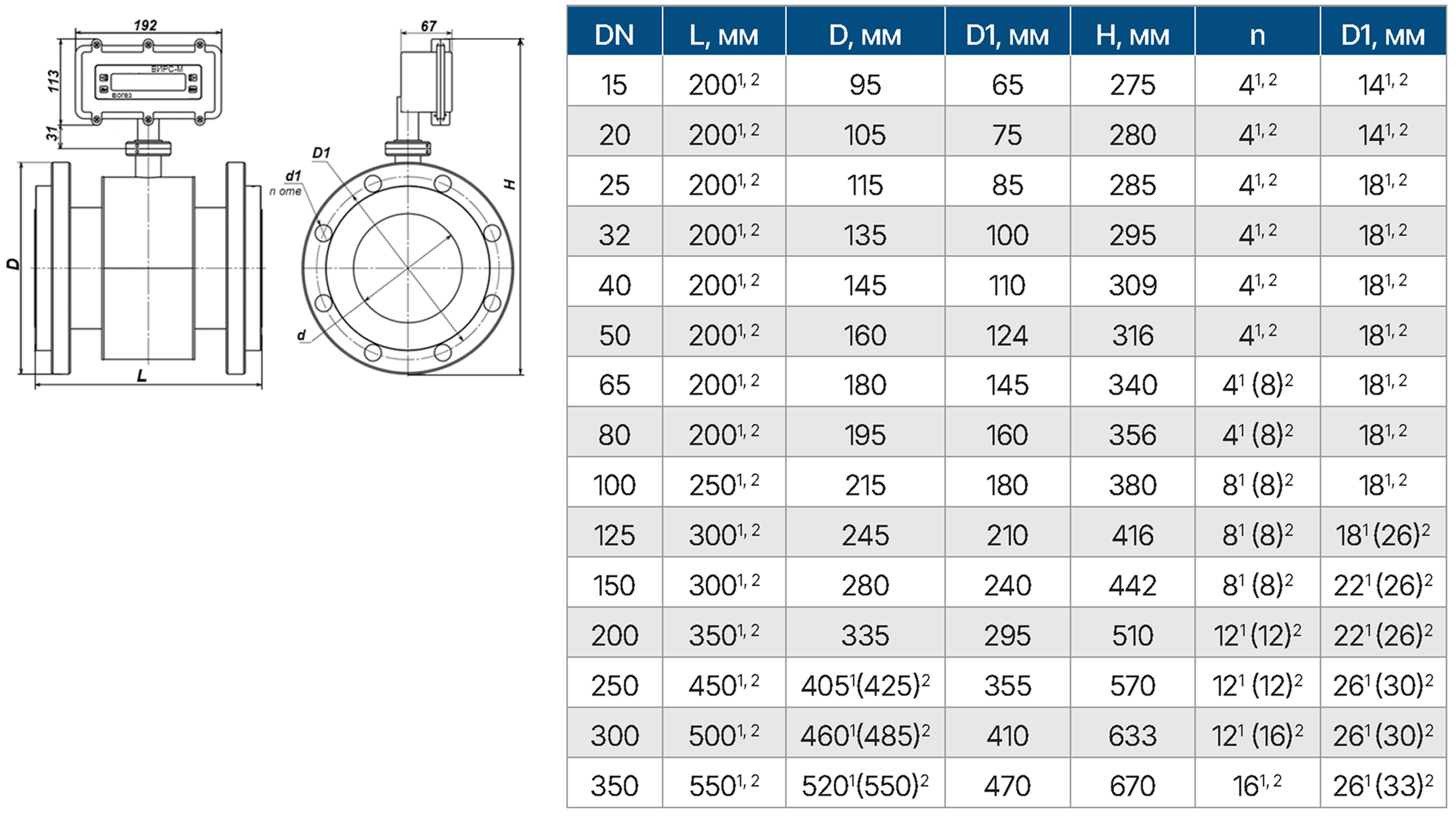

5. Фланцевое присоединение с заземляющими кольцами
- Межфланцевое присоединение
1) ДляPN16
2) Для PN25

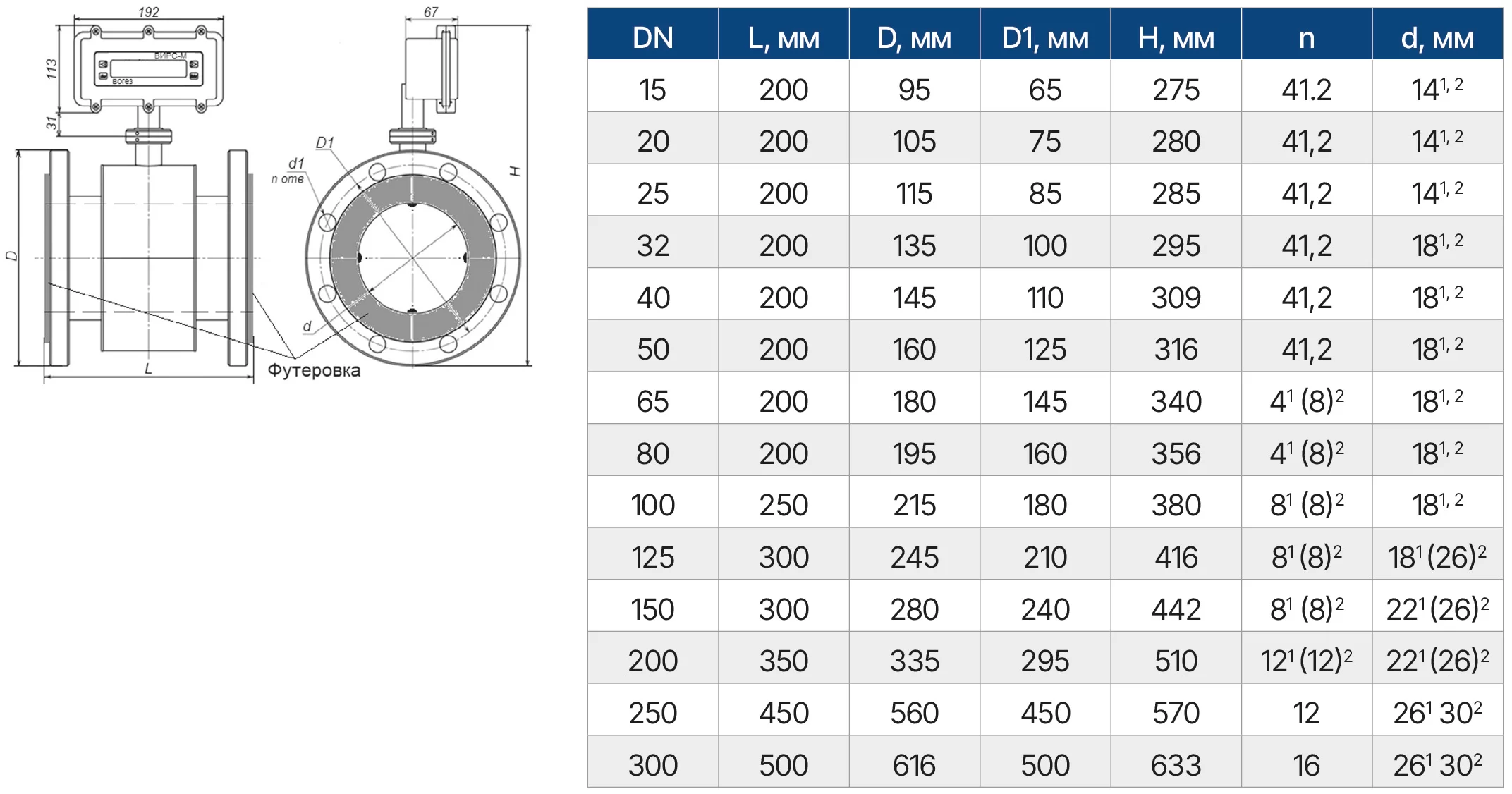

6. Фланцевое присоединение без заземляющих колец (для агрессивных сред)
1) ДляPN16
2) Для PN25
и мы с вами свяжемся
Стандартный электромагнитный расходомер хорошо считает объемный расход воды и теплоносителя. Но стоит задаче усложниться – молоко на молокозаводе, кислота в химическом реакторе, шлам на горнообогатительном комбинате – и базовое исполнение перестаёт справляться: ни материалы, ни интерфейсы, ни диапазон измерения уже не те. Расходомер-счётчик электромагнитный ВИРС-М исполнения ПРОМ производства «ВОГЕЗЭНЕРГО» разработан именно для промышленных задач: точность от 2-х % до 0,25%, IP67/IP68, пять типов присоединения к трубопроводу – включая молочную муфту и кламп для пищевых производств.
Отличия исполнения ПРОМ от Стандарт
Оба исполнения работают на одном физическом принципе – законе Фарадея: электропроводящая жидкость движется через магнитное поле, в ней наводится ЭДС, пропорциональная скорости потока. Разница в возможностях:
| Параметр | ВИРС-М Стандарт | ВИРС-М ПРОМ |
|---|---|---|
| Точность | 2 %, 1 %, 0,5 % | 2 %, 1 %, 0,5 %, 0,25 % |
| Интерфейс | RS-485, Ethernet | токовый выход, RS-485, HART, дискретный вход управления |
| Температура среды: — раздельной компоновки — компактной компоновки — с футеровкой из полиуретана |
от -10°C +150°C от -10°C до +130°C от -10°C до +70°C |
от −30°C +160°C от -30°C до +130°C от -5°C до +70°C |
| Температура окружающей среды | от −25°C до +55°C | от −30°C до +50°C |
| Типы присоединения | Фланец, сэндвич, резьба | Фланец, сэндвич, резьба, Молочная муфта, кламп |
| Компоновка | Компактная и раздельная | Компактная и раздельная |
| Степень защиты | IP65/IP68/IP68 | IP67/IP68 |
Функциональные возможности ВИРС-М ПРОМ
Расходомеры измеряют объем и объемный расход электропроводящих жидкостей, в том числе акустически непрозрачных, с содержанием механических примесей:
- горячей и холодной воды, в том числе питьевой воды;
- различных жидкостей и растворов, в том числе агрессивных (кислотных, щелочных), взвесей, пульп, сточных вод;
- фармацевтических сред, непищевых и пищевых продуктов (молоко, соки, сиропы и т.п.).
Два программируемых дискретных выхода и токовый выход 4–20 мА (активный или пассивный) настраиваются прямо с кнопок расходомера – без подключения к ПК. Данные передаются через RS-485 по протоколу Modbus RTU; длина линии связи – до 1200 м. Индикатор LCD 2×16 с 4-кнопочной клавиатурой. Архив данных – опция.
5 точек калибровки плюс калибровка нуля обеспечивают метрологическую точность на протяжении всего межповерочного интервала даже при работе с неоднородными средами.
Исполнения по типу рабочей среды
ВИРС-М ПРОМ выпускается в четырёх специализированных исполнениях:
- Общепромышленное – вода, водные растворы, теплоносители. Стандартная футеровка и электроды AISI 316L.
- Агрессивостойкое – кислоты, щёлочи, растворители. Электроды из тантала, титана или хастеллоя; футеровка PFA или PTFE, инертная к большинству химических сред.
- Износостойкое – абразивные шламы, пульпы, взвеси. Полиуретановая футеровка выдерживает истирающее воздействие твёрдых частиц в потоке.
- Пищевое – молоко, соки, сиропы, кетчупы и другие пищевые продукты. Присоединение молочной муфтой (DN 15–150) или кламп (DN 15–150), электроды AISI 316L, совместимость с CIP-мойкой, соответствие санитарным нормам.

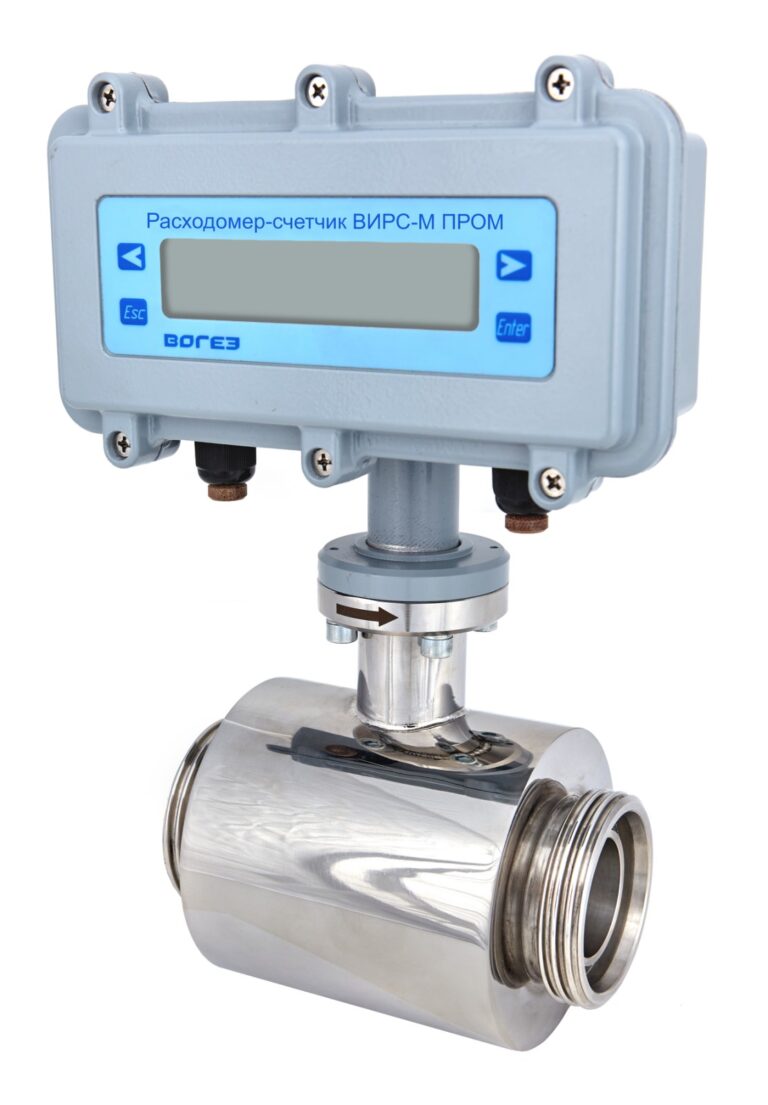

Применение в пищевой промышленности
Расходомер для молока и других пищевых жидкостей – одно из ключевых применений ВИРС-М исполнения ПРОМ. Молоко, сливки, кефир, сок, сироп – электропроводящие жидкости, для которых электромагнитный метод точнее ультразвукового: результат не зависит от наличия пузырьков газа и неоднородности состава.
Пищевое исполнение отличается от стандартного тремя параметрами:
- тип присоединения (молочная гайка или кламп вместо фланца),
- материал всех контактных поверхностей (пищевая нержавеющая сталь AISI 316L)
- конструкция проточной части (без застойных зон, допускающая промывку CIP-методом без демонтажа).
Счётчик расходомер для молока ВИРС-М ПРОМ работает с продуктами электропроводностью более 2 мкСм/см – это перекрывает всю типичную молочную и сокопроизводящую продукцию.
Технические характеристики ВИРС-М ПРОМ
| Параметр | Значение |
|---|---|
| Точность измерения | ±2% / ±1% / ±0,5% / ±0,25% |
| Тип присоединения | Фланцевое DN15–300; межфланцевое (сэндвич) DN10–100; резьбовое G¾–G2 (DN10–40); молочная муфта DN15–150; кламп DN15–150 |
| Номинальное давление PN | до 1,6 / 2,5 / 4,0 / 6,3 МПа (зависит от типа присоединения) |
| Температура рабочей среды: -раздельной компоновки — компактной компоновки |
от −30°C до +160°C от -30°C до +130°C |
| Температура окружающей среды | от −30°C до +50°C |
| Степень защиты | IP67, IP68 |
| Компоновка | Компактная / раздельная |
| Выходные сигналы | Импульсный/частотный до 10 000 Гц; токовый 4–20 мА (активный/пассивный); 2 дискретных выхода |
| Интерфейсы, протокол обмена, длина линии связи, м | RS-485, Modbus RTU, линия до 1200 м |
| Индикатор | LCD 2×16, 4-кнопочная клавиатура |
| Точек калибровки | 5 + калибровка нуля |
| Электропроводность среды | более 20 мкСм/см |
| Межповерочный интервал | 4 года |
Приборы включены в государственные реестры средств измерений Беларуси, России и Казахстана. Предприятие работает по стандартам ISO 9001, а вся выпускаемая продукция имеет необходимые сертификаты.
