Регуляторы перепада давления прямого действия ВРПД (регуляторы давления «после себя» и расхода), сталь
Назначение: для поддержания заданного перепада давления, давления «после себя» путем изменения (регулирования) расхода, для поддержания заданного расхода рабочих сред, протекающих по трубопроводам.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в т.ч. вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
Температура рабочей среды: от 1 °С до 150 °С.
Присоединение к трубопроводу: фланцевое (с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B).
Типовое применение: поддержание перепада давления между подающим и обратным трубопроводами теплоносителя в системах теплоснабжения.
Регулирование происходит только при наличии расхода рабочей среды.
Регулятор перепада давления является нормально открытым.
Материалы деталей
| корпус | сталь 20Л (GS-C25) |
| крышка корпуса, седло, поршень, шток | сталь 40Х13 |
| мембрана | EPDM |
| уплотнение штоков | EPDM |
| уплотнение разгрузочной камеры | EPDM |
| направляющие | PTFE |
| уплотнение в затворе |
|
| трубки импульсные | медь |
| штуцеры | латунь |
| драгоценные металлы | не содержит |
Гарантийный срок:24 месяца. Гарантийный срок исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении правил транспортировки, хранения, монтажа и эксплуатации.

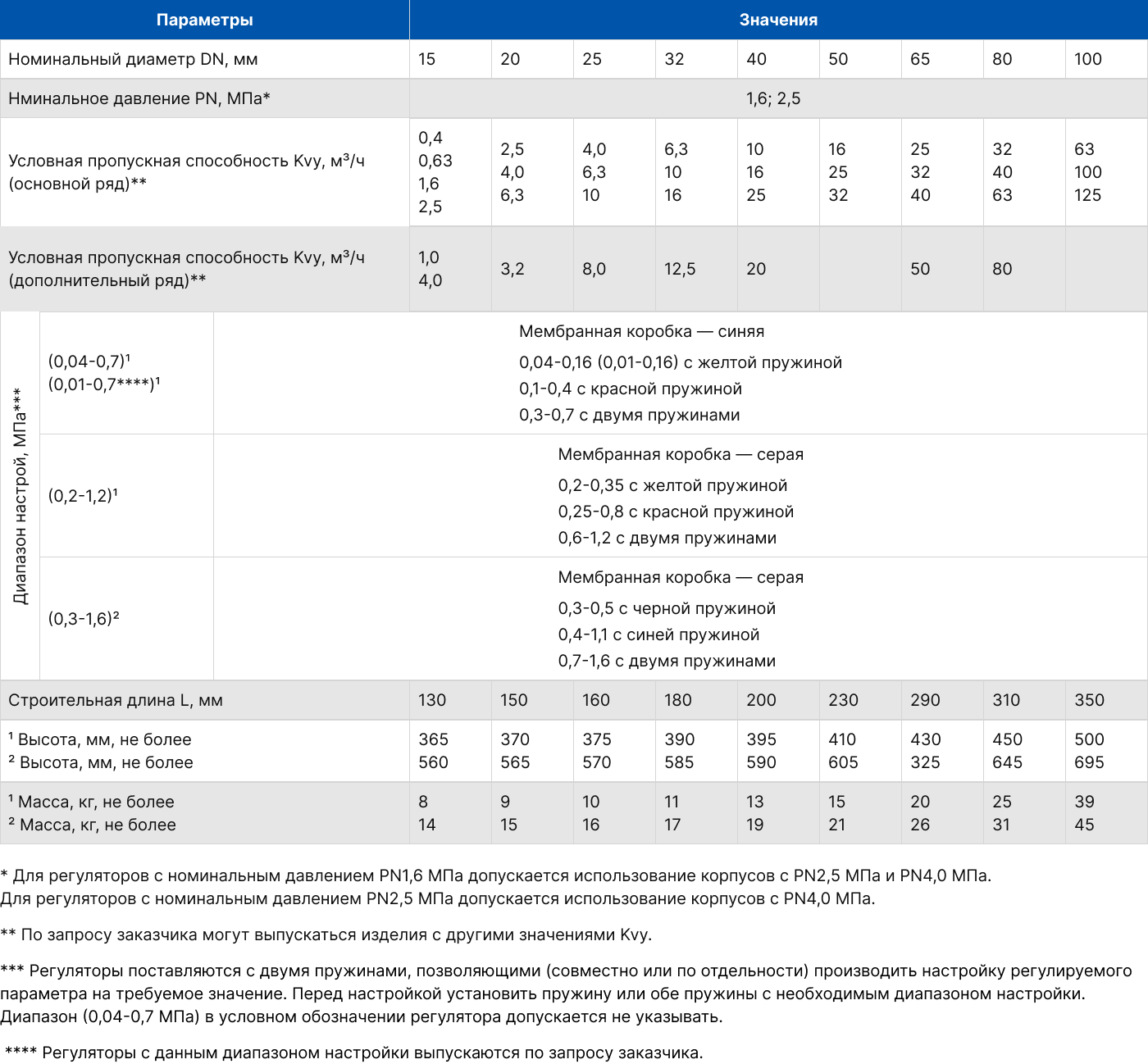

Технические характеристики
Важно!
— Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на регуляторе принимать не более 0,2 МПа.
— При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.
Пример обозначения при заказе
- Регулятор перепада давления DN50-PN2,5-Kvy32-(+1+150)-СТ20Л-03Д-(0,04-0,7 МПа).
Пример условного обозначения и записи регулятора перепада давления ВРПД с номинальным диаметром DN50, номинальным давлением PN2,5 МПа, условной пропускной способностью Kvу 25 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса – сталь.
Схемы подключения
1. Схема подключения регулятора давления «после себя»
2. Схема подключения регулятора перепада давления на подающем водопроводе
3. Схема подключения регулятора перепада давления на обратном трубопроводе
Как выбрать диапазон настройки регулятора давления "после себя"
1.Определение требуемого диапазона
Перед настройкой необходимо определить:
- входное давление — максимальное давление на входе регулятора;
- требуемое выходное давление — рабочее давление системы.
Требуемое выходное давление должно попадать в пределы, предусмотренные пружинами регулятора. Данные значения можно найти в руководстве по эксплуатации.
Если требуемое давление выходит за пределы текущей пружины — ее необходимо заменить на подходящую по диапазону.
2. Порядок механической настройки
Наблюдая показания манометров, установить требуемую величину давления путем регулировки усилия пружины регулировочной гайкой. При сжатии пружин давление увеличивается, при ослаблении пружин — уменьшается.
3. Рекомендации по точности настройки
- Не рекомендуется настраивать регулятор около крайних значений диапазонов настройки в связи с увеличением погрешности регулирования.
- При настройке регулятора около нижнего предела диапазона настройки следует учитывать погрешности манометров, по которым производится настройка.
4. Типичные ошибки
- настройка без манометра;
- работа на предельном значении пружины;
- попытка «дотянуть» давление вне паспортного диапазона;
- игнорирование входного давления;
- использование регулятора не по назначению.
и мы с вами свяжемся
Стальные регуляторы перепада давления применяются в трубопроводных системах, где требуется повышенная прочность корпуса и устойчивость к нагрузкам. Основное назначение — поддержание заданного перепада давления или давления «после себя» путём изменения расхода рабочей среды.
ВРПД регулятор перепада давления прямого действия из стали работает автономно, без подключения к внешнему источнику энергии. Управление осуществляется за счёт воздействия давления среды на чувствительный элемент. Регулятор является нормально открытым. Регулирование происходит только при наличии расхода рабочей жидкости.
По сути, это промышленный регулятор перепада давления ВРПД, выполненный в стальном корпусе с мембранным узлом и регулирующим клапаном. Такое исполнение обеспечивает высокую механическую прочность и стабильность параметров в условиях интенсивной эксплуатации.
Преимущества стальных регуляторов перепада давления
Ключевые преимущества:
- прочность корпуса и устойчивость к механическим воздействиям;
- возможность применения в технологических и тепловых системах;
- автономность и отсутствие энергозависимых компонентов.
Стальной регулятор давления ВРПД эффективно поддерживает расчётный режим в трубопроводах с переменной нагрузкой. Особенно востребован такой регулятор в системе отопления, где важно обеспечить стабильный перепад между подающим и обратным трубопроводами.
На что обратить внимание при выборе стального регулятора
При выборе необходимо учитывать параметры рабочей среды. Оборудование предназначено для негорючих, взрывобезопасных и нетоксичных жидкостей, химически нейтральных к материалам деталей.
Допускаемые среды:
- вода;
- водные растворы этиленгликоля с концентрацией до 60 %;
- водные растворы пропиленгликоля с концентрацией до 60 %.
Температура рабочей среды – от 1 °С до 150 °С.
Присоединение к трубопроводу – фланцевое, с размерами уплотнительных поверхностей и присоединительными параметрами по ГОСТ 33259 (исполнение B). При проектировании учитываются номинальный диаметр, рабочее давление и расчётный перепад давления.
Если требуется стабилизация выходного давления, заказчики часто рассматривают возможность купить регулятор давления «после себя» для конкретного объекта. В этом случае важно заранее определить диапазон регулирования и условия эксплуатации.
Технические параметры и условия эксплуатации
Стальной регулятор перепада давления выполняет следующие функции:
- поддержание заданного перепада давления;
- поддержание давления «после себя» и расхода
Устройство работает исключительно при наличии движения жидкости в трубопроводе. При отсутствии расхода регулирование не осуществляется.
Конструкция рассчитана на длительную эксплуатацию в системах теплоснабжения и технологических установках.
Гарантийный срок составляет 24 месяца. Он исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении правил транспортировки, хранения, монтажа и эксплуатации.
Применение стальных ВРПД в промышленности
Стальной регулятор перепада давления ВРПД широко применяется в промышленной инфраструктуре и системах теплоснабжения. Типовое использование — поддержание перепада давления между подающим и обратным трубопроводами теплоносителя.
Оборудование устанавливается:
- в центральных и индивидуальных тепловых пунктах;
- в системах отопления производственных зданий;
- в технологических линиях с циркуляцией водных растворов гликолей;
- в распределительных узлах крупных объектов.
Благодаря прочной конструкции и стабильной работе, регулятор давления ВРПД обеспечивает надёжное функционирование трубопроводных систем в условиях интенсивной эксплуатации. Это технически обоснованное решение для объектов, где важны долговечность, точность регулирования и устойчивость к нагрузкам.
